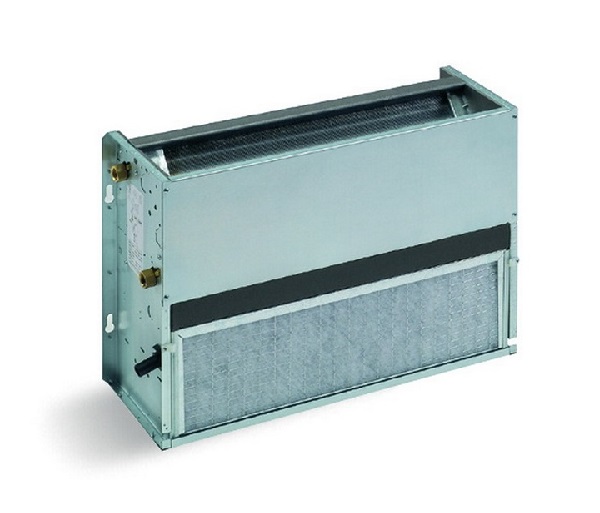

Вентилаторен конвектор за скрит монтаж с челно засмукване FX - CB 930

Арт. номер: 01093008

Производител: ACTION CLIMA

Практичен дизайн и модерен вид
Две настройваеми жалузи, за насочване на въздуха в желана посока
Трансформатор за 6 скорости
Дренажна фуния за конденза бърза връзка с кондензоотвеждащата линия
Филтър на подвижни опори за лесно обслужване
Стоманени части с предварително маркирани и изрязани отвори, за изпълнение на много различни версии и опции, чрез богата гама от аксесоари

990.00 лв.

Описание
Технически характеристики

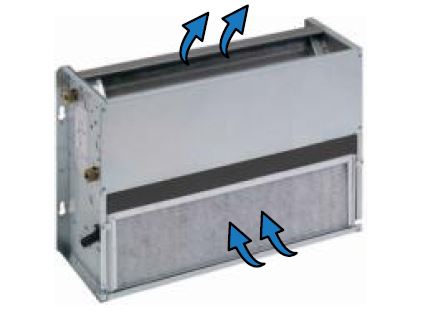

Серия FX - CB са двутръбни вентилаторни конвектори за скрит вертикален стенен монтаж с предно засмукване.

Вижте повече за конвекторите за вграждане.

Модел		FX-CB 130	FX-CB 230	FX-CB 330	FX-CB 430	FX-CB 530	FX-CB 630	FX-CB 730	FX-CB 830	FX-CB 930
Охладителна мощност	kW	1,5	2	2,53	3,02	3,75	4,25	5,25	6,42	7,53
Отоплителна мощност	kW	3,75	4,91	5,98	6,71	8,16	9,44	12	13,3	15,5
Номинален въздушен поток	m³/h	370	400	500	550	670	720	1	1,05	1,28
Воден дебит	l/h
охлаждане		258	344	436	520	645	731	950	1,105	1,296
отопление		322	423	515	578	702	812	1,032	1,144	1,333
Пад на налягане	kPa
охлаждане		13,1	16,3	18,5	20,8	22,6	24,1	24,5	27,1	28,8
отопление		15,9	19,2	20,1	20	20,9	23,2	22,6	22,7	23,8
Ниво на шума
Минимално	dB(A)	24	25	30	31	26	27	34	35	39
Средно	dB(A)	31	31	38	38	33	34	41	41	46
Максимално	dB(A)	38	38	44	45	37	37	43	45	48
Двигател	бр.	1	1	1	1	1	1	1	1	1
Вентилатор	бр.	1	1	1	1	2	2	2	2	2
Номинална консумирана мощност
W		55	55	85	85	75	75	145	145	175
A		0,25	0,25	0,4	0,4	0,35	0,35	0,65	0,65	0,77
Ел. захранване	V/Q/Hz 230 Vac - 1Ph - 50Hz
Дренажна тръба	Ø(mm)	20	20	20	20	20	20	20	20	20
Размери
Дължина	mm	450	450	650	650	850	850	1050	1050	1250
Височина	mm	450	450	450	450	450	450	450	450	450
Ширина	mm	215	215	215	215	215	215	215	215	215

Минимални работни условия		FX-CB 130	FX-CB 230	FX-CB 330	FX-CB 430	FX-CB 530	FX-CB 630	FX-CB 730	FX-CB 830	FX-CB 930
LFI ESP = 0 Pa	Макс.	1	1	1	1	1	1	1	1	1
LFI ESP = 0 Pa	Ср.	0,77	0,77	0,8	0,8	0,88	0,88	0,89	1,89	0,89
LFI ESP = 0 Pa	Мин.	0,61	0,61	0,61	0,61	0,69	0,69	0,65	0,65	0,68
Пад на въздушния поток
Коефициентите определят връзката между въздушния поток и статичното налягане (при 3 скорости Макс-Средна-Мин)
15 Pa	Макс.	0,94	0,94	0,92	0,92	0,92	0,92	0,91	0,91	0,94
15 Pa	Ср.	0,69	0,69	0,71	0,71	0,77	0,77	0,79	0,79	0,84
15 Pa	Мин.	0,5	0,5	0,51	0,51	0,57	0,57	0,57	0,57	0,63
30 Pa	Макс.	0,85	0,85	0,83	0,83	0,81	0,81	0,83	0,83	0,87
30 Pa	Ср.	0,59	0,59	0,61	0,61	0,66	0,66	0,7	0,7	0,79
30 Pa	Мин.	0,37	0,37	0,41	0,41	0,45	0,45	0,5	0,5	0,59
45 Pa	Макс.	0,75	0,75	0,71	0,71	0,7	0,7	0,73	0,73	0,79
45 Pa	Ср.	0,48	0,48	0,5	0,5	0,55	0,55	0,61	0,61	0,72
45 Pa	Мин.	0,25	0,25	0,28	0,28	0,33	0,33	0,42	0,42	0,52
60 Pa	Макс.	0,61	0,61	0,57	0,57	0,58	0,58	0,62	0,62	0,69
60 Pa	Ср.	0,36	0,36	0,38	0,38	0,44	0,44	0,5	0,5	0,61
60 Pa	Мин.	/	/	/	/	0,22	0,22	0,31	0,31	0,44
75 Pa	Макс.	0,39	0,39	0,38	0,38	0,43	0,43	0,5	0,5	0,56
75 Pa	Ср.	0,19	0,19	0,2	0,2	0,31	0,31	0,39	0,39	0,49
75 Pa	Мин.	/	/	/	/	/	/	0,22	0,22	0,36
90 Pa	Макс.	/	/	/	/	0,29	0,29	0,34	0,34	0,42
90 Pa	Ср.	/	/	/	/	0,19	0,19	0,24	0,24	0,35
90 Pa	Мин.	/	/	/	/	/	/	/	/	0,25
Макс. работни условия LFS
ESP (Pa)	Макс.	86 Pa	86 Pa	86 Pa	86 Pa	98 Pa	98 Pa	103 Pa	103 Pa	113 Pa
Qa (x m3/h)	Макс.	x 0,20	x 0,20	x 0,20	x 0,20	x 0,20	x 0,20	x 0,20	x 0,20	x 0,20
ESP (Pa)	Ср.	75 Pa	75 Pa	76 Pa	76 Pa	90 Pa	90 Pa	97 Pa	97 Pa	109 Pa
Qa (x m3/h)	Ср.	x 0,19	x 0,19	x 0,19	x 0,19	x 0,19	x 0,19	x 0,19	x 0,19	x 0,20
ESP (Pa)	Мин.	56 Pa	56 Pa	57 Pa	57 Pa	68 Pa	68 Pa	80 Pa	80 Pa	99 Pa
Мин.	x 0,16	x 0,16	x 0,16	x 0,16	x 0,17	x 0,17	x 0,18	x 0,19	x 0,19	x 0,19
